منابع تامین ولتاژ بالا

منابع تامین ولتاژ بالا (HVPSs) که توسط شرکت فناوران نانو مقیاس (FNM) تولید می‌شوند، دستگاههای کوچک و سبکی هستند که برای رفع نیازهای آزمایشگاهی و صنعتی مناسب می‌باشند. این دستگاهها دارای نمایشگر ولتاژ ۱۰۰۰:۱ هستند که مقدار ولتاژ نمایش داده شده در آنها با ولت مترهای معمولی مطابقت دارد. خازنهای استفاده شده در دستگاههای تامین ولتاژ بالا به منظور محافظت و ایمنی به طور کامل توسط رزین جامد پوشانده می‌شوند.

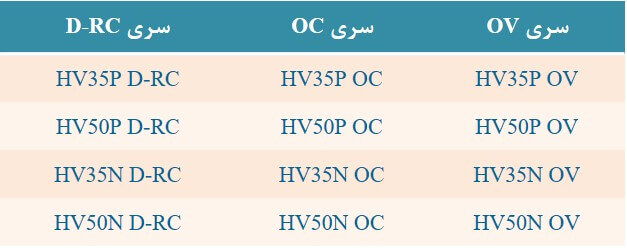

• سری OV: تنها نمایشگر ولتاژ خروجی دارند (دقت: kV ۰/۱).

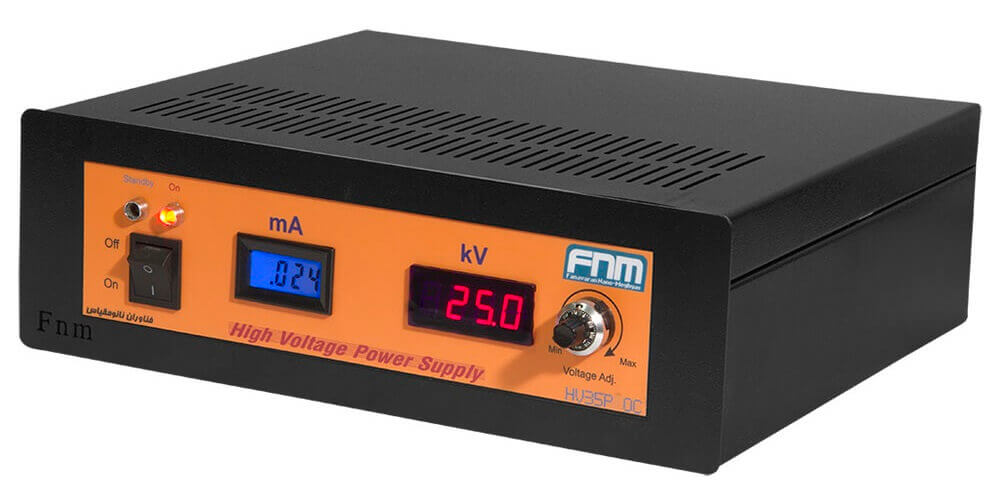

• سری OC: این سری از دستگاههای تامین اختلاف پتانسیل بالا علاوه بر نمایشگر ولتاژ خروجی (دقت: kV ۰/۱) نمایشگر جریان خروجی هم دارند (دقت: µA ۱).

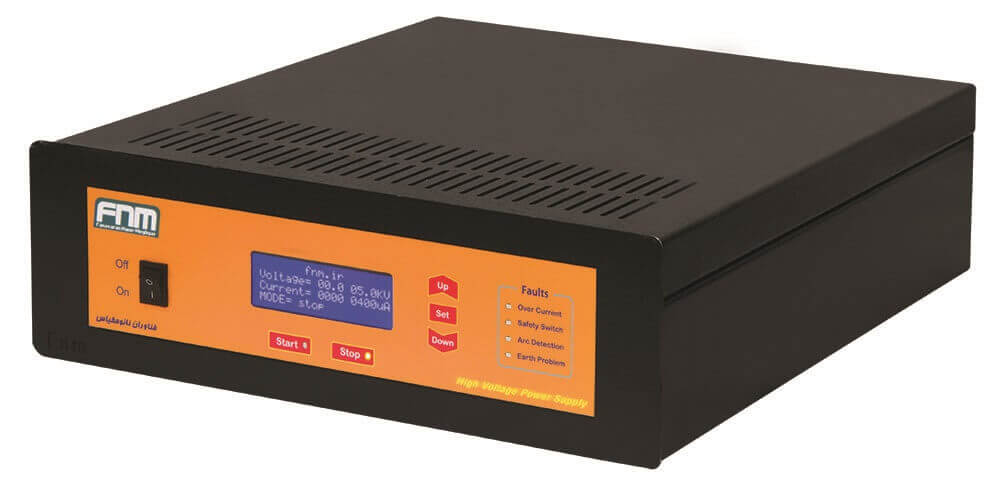

• سری D-RC: این سری از منابع تامین ولتاژ بالا دارای یک رابط USB استاندارد برای کنترل دیجیتال از طریق سیستم عامل ویندوز با وضوح ۱۰ بیت هستند. پیکربندی ۱۰ بیتی به این معنی است که ولتاژ kV ۵۰(ولتاژ بیشینه) به ۱۰۲۴ بخش تقسیم می‌شود. در این صورت،۱۰۲۴/kV ۵۰ تقریبا برابر با ۵۰ ولت در هر بیت می‌شود.
کاربردها
• الکتروریسی
• الکتروفورز مویینه
• تست خازن
• تست CRT
• لیزرهای الکترون آزاد
• تقویت کننده‌های نوری
• منابع یونی
• تست دی الکتریک
• درایورهای پیزو الکتریک
• تست نشتی
• پرینترهای جوهر افشان
• آشکارسازهای نوری

ویژگی‌ها
طراحی مدار سوییچینگ با فرکانس بالا: طراحی منابع تامین ولتاژ بالا براساس تکنولوژی سوییچینگ در حین فعالیت در فرکانسهای بالا، می‌باشد. به دلیل ترکیب مطلوب بازدهی بالا، اندازه کوچک و وزن کم و همچنین ایمنی بیشتر برای منابع تامین ولتاژ بالا، این «سوییچر» برای بسیاری از کاربردها مناسب است.

مدار تشخیص قوس الکتریکی (سفارشی): مدار تشخیص قوس الکتریکی، در صورتی که آرک ایجاد شود ولتاژ خروجی را قطع کرده و ایمنی حداکثری برای دستگاه و کاربر به همراه دارد.

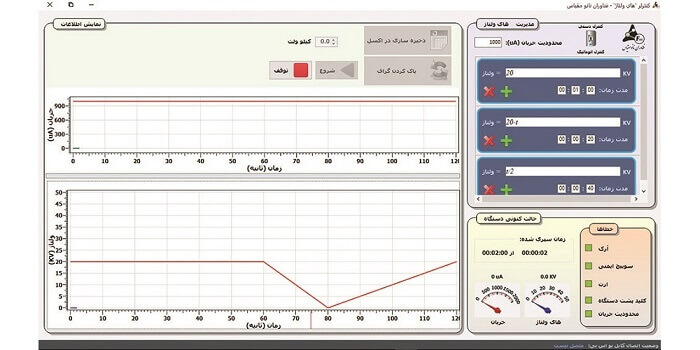

نرم افزار: بسته‌بندی منبع تامین اختلاف پتانسیل بالا سری DRC شامل نرم افزار و تجهیزات جانبی مورد نیاز می‌باشد. پس از اینکه نرم افزار دستگاه بر روی کامپیوتر دارای سیستم عامل ویندوز نصب شد، منبع تامین ولتاژ بالا سری DRC می‌تواند مورد استفاده قرار گیرد. کاربر ولتاژ خروجی مورد نیاز را در نرم افزار وارد کرده و بر روی گزینه Start کلیک می‌کند. با شروع به کار دستگاه، مقدار ولتاژ خروجی به طور پیوسته بر روی نمایشگر نشان داده می‌شود. اتصال دستگاه به کامپیوتر توسط نرم افزار درایور USB (قابل نصب بر روی سیستم عامل ویندوز) و از طریق پورت USB استاندارد امکان‌پذیر است.

مشخصات:
وزن: ۵ کیلوگرم (۳۵ و ۵۰ کیلوولت) و ۷ کیلوگرم (بیش از ۵۰ کیلوولت؛ سفارشی).
خروجی: تنظیم پیوسته و پایدار ولتاژ از ۱ کیلوولت تا ولتاژ دلخواه توسط یک پتانسیومتر ۱۰ دور که بر روی پنل دستگاه نصب شده (در سری OV و OC) یا توسط یک ولوم دیجیتال (در سری D-RC).
ابعاد: OC و OV: cm ۱۲×۳۸×۳۴، D-RC: cm ۱۲×۴۳×۳۴.
ورودی: V AC ۲۴۰- ۱۰۰، تک فاز
توان: ۳۵ وات، ۵۰ وات (سفارشی)
دمای کارکرد: از ۵- تا °C ۴۵+
نمایشگر ولتاژ: دقت: kV ۰/۱
نمایشگر جریان: (در سری OC و D-RC) دقت: µA ۱
قطبیت: در دو نوع مثبت و منفی موجود است.
گارانتی: ۱ سال برای نقایص موجود در تولید
