پمپ‌ سرنگی

پمپ‌های سرنگی ساخت شرکت FNM، به عنوان دستگاههایی که می‌توانند 1 تا 10 عدد سرنگ µl 10 (قطر داخلی 1 میلی‌متر) تا ml 60 (قطر داخلی 29میلی‌متر) را نگه دارند، طراحی شده‌اند. این پمپ‌های سرنگی به منظور تزریق مقادیر دقیق سیالات برای کاربردهای متعددی شامل الکتروریسی، کالیبراسیون تزریق در اسپکترومتر جرمی یا محفظه واکنش، تزریق طولانی مدت دارو به حیوانات و کاربردهای تزریق عمومی ایده‌آل هستند.

در حال حاضر پمپ ها در دو مدل با کنترل PLC (نمایشگر لمسی) و کنترل میکروکنترل (با نمایشگر LCD) ارائه می گردد.

نحوه نامگذاری پمپ‌های سرنگی شرکت FNM
SPXYY ABC
X: یک سیستم مکانیکی (1)، دو سیستم مکانیکی مستقل از هم (2)
YY: تعداد کانال (حداکثر تعداد سرنگ قابل استفاده) (1، 2، 4، 6 یا 10).
A: دارای کنترل پی ال سی به همراه نمایشگر لمسی (T)، دارای کنترل میکرو و نمایشگر LCD (L)
B: غیرقابل برنامه‌ریزی (O)؛ دارای قابلیت برنامه‌ریزی داخلی (P)؛ دارای قابلیت برنامه‌ریزی داخلی و نرم افزاری (S).
C: فشار متوسط (M)، H: فشار بالا (H).

مدلهای متداول و پرفروش پمپ سرنگ:

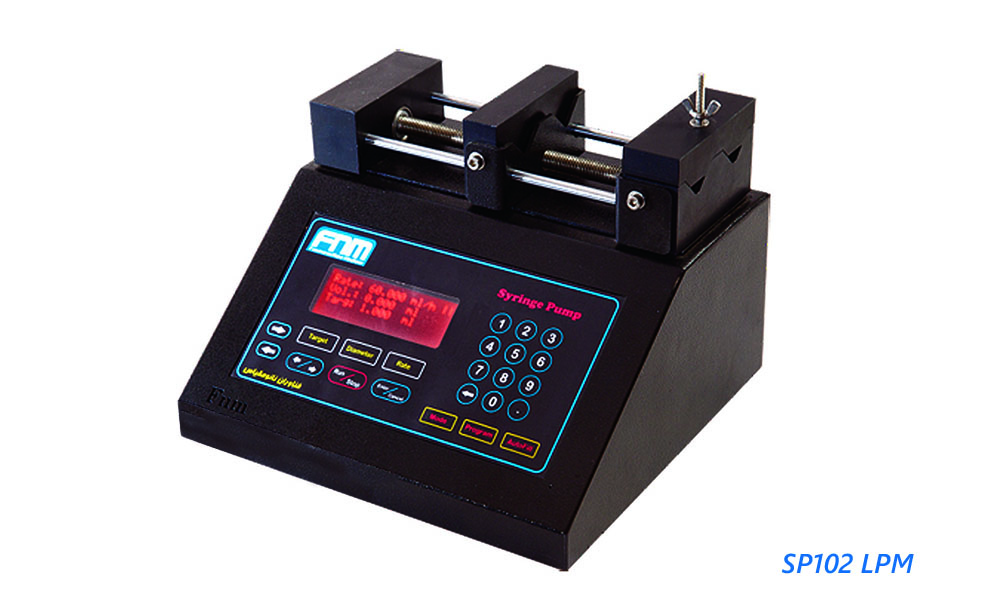

SP102 LPM: پمپ سرنگی، دارای ۱ موتور، تعداد سرنگ: حداکثر 2 سرنگ، کنترل میکرو و نمایشگر LCD، قابل برنامه‌ریزی داخلی، فشار متوسط

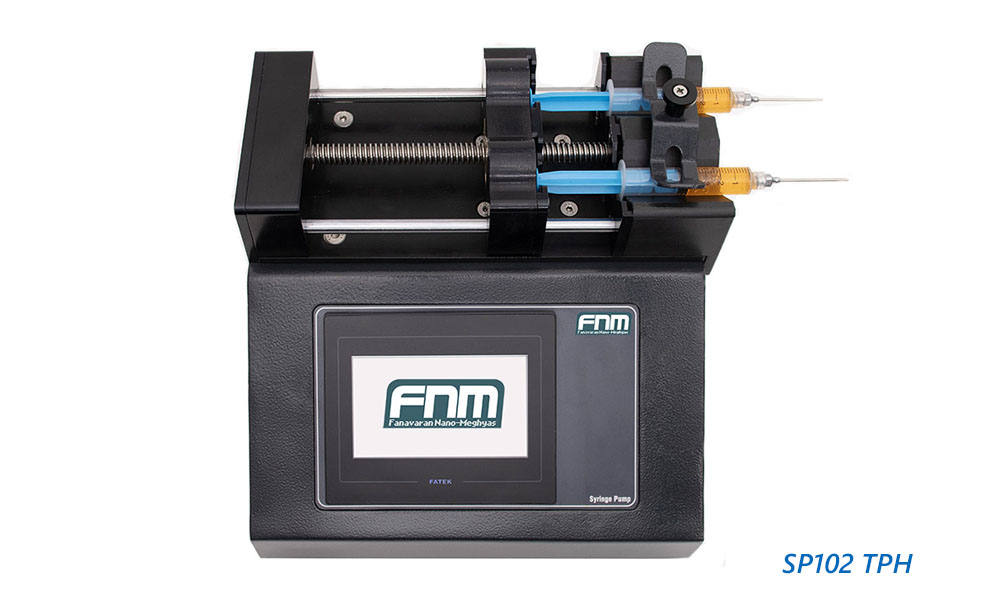

SP102 TPH: پمپ سرنگی، دارای ۱ موتور، تعداد سرنگ: حداکثر 2 سرنگ، کنترل PLC و نمایشگر لمسی، قابل برنامه‌ریزی داخلی، فشار بالا

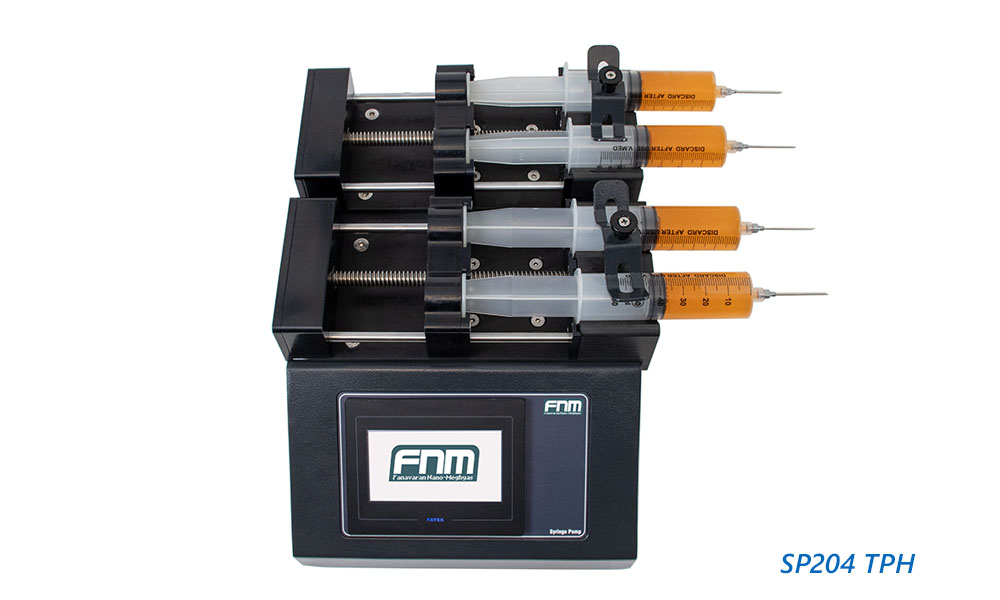

SP204 TPH: پمپ سرنگی، دارای 2 موتور و سیستم مکانیکی، تعداد سرنگ: حداکثر 4 سرنگ از 1 تا 60 میلی لیتر، کنترل PLC، قابل برنامه‌ریزی داخلی، فشار بالا
SP110 LPM: پمپ سرنگی، دارای ۱ موتور، تعداد سرنگ: حداکثر ۱۰ عدد، کنترل میکرو، قابل برنامه‌ریزی داخلی، فشار متوسط.
SP101 TPH: پمپ سرنگی، دارای ۱ موتور، تعداد سرنگ: حداکثر یک سرنگ از 3 تا 200 میل، کنترل PLC، قابل برنامه‌ریزی داخلی، فشار بالا
SP202 TPH: پمپ سرنگی، دارای 2 موتور و سیستم مکانیکی، تعداد سرنگ: حداکثر 2 سرنگ از 3 تا 200 میلی لیتر، کنترل PLC، قابل برنامه‌ریزی داخلی، فشار بالا

ویژگیها:
 صفحه نمایش روشن و رابط کاربری آسان
 تزریق پیوسته و یکنواخت
 قابلیت تزریق در مقیاس میکرولیتر (µl)
 حافظه غیر فرار
 قابلیت برنامه‌ریزی (به مدل توجه شود)
 دارای نرم افزار مبتنی بر سیستم عامل ویندوز (به مدل توجه شود)
 مناسب برای تزریق مواد با ویسکوزیته بالا (به مدل توجه شود)
 هشدار پایان تزریق به محض رسیدن به حجم مورد نظر (به مدل توجه شود)
 پمپ سرنگی با دو پمپ مجزا (به مدل توجه شود)
 قابلیت شارژ خودکار سرنگ (به مدل توجه شود)؛ با قابلیت نصب شیر برقی (سفارشی)
 قابلیت تزریق / مکش (به مدل توجه شود)

نرم افزار (قابل نصب بر روی سیستم عامل ویندوز)
عملکرد برنامه‌ریزی پمپهای سرنگی، قابلیتهای قدرتمندی برای انجام آزمایشهای پیشرفته فراهم می‌کند. پمپهای سرنگی سری S در حالت برنامه (Program)، می‌توانند کارهای زیر را در زمان از پیش تعیین شده انجام دهند، همچنین این پمپها قادر به انجام فعالیت با دریافت فرمان از کامپیوتر (با استفاده از نرم افزار مخصوص یا LabVIEW) می‌باشند:

 آغاز یا توقف تزریق
 تغییر مسیر تزریق (تزریق / مکش)
 تغییر نرخ تزریق
 تزریق حجم دقیقی از محلول و توقف تزریق پس از رسیدن به حجم مورد نظر
 نرخ‌های تزریق با شیب صعودی یا نزولی
 تزریق براساس فرمول دلخواه
کارهای گفته شده، در حالت “Program” می‌توانند برای ساده سازی پروژه‌های اتوماسیون شما با برنامه‌های قدرتمند لینک شوند (فرمانها موجود است).

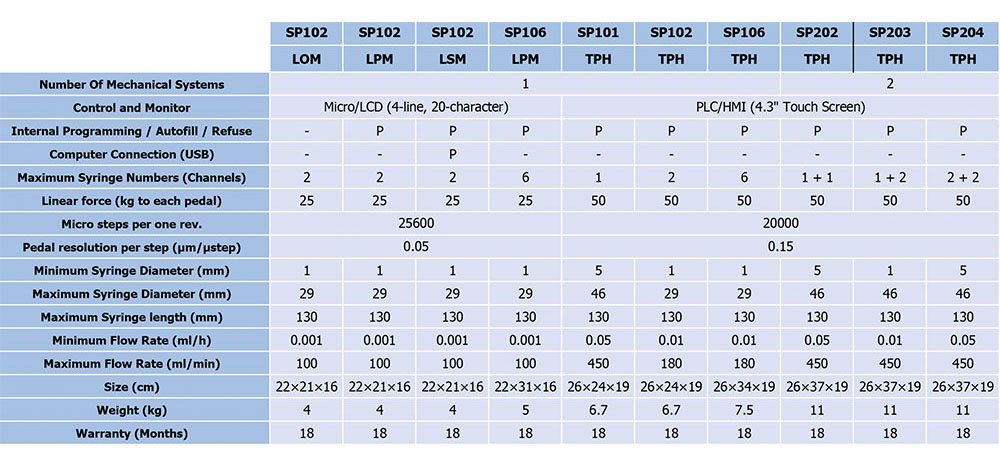

مشخصات:

توان ورودی: Hz 60 – 50، V AC 240 – 100
تعداد سرنگ: تا ۲ عدد (مدلهای SP102)/ تا ۱۰ عدد (مدلهای SP110)
صفحه نمایش: صفحه نمایش 4 سطری که هر سطر دارای ۲۰ کاراکتر است.
حافظه: پارامترهای قطر داخلی سرنگ، نرخ تزریق، حجم نهایی تزریق، برنامه‌ها و تنظیمات مربوط به پمپ سرنگی را ذخیره می‌کند.
نوع سرنگ: پلاستیکی، فلزی یا شیشه‌ای
حداقل نرخ تزریق محلول: µl/hr ۱ با استفاده از سرنگ µl ۱۰(قطر داخلی سرنگ: mm ۱)
حداکثر نرخ تزریق محلول: ml/hr ۵۹۶۸با استفاده از سرنگ ml ۶۰(قطر داخلی سرنگ: mm ۲۹)
دقت پدال در هر گام: nm ۱۰
نیروی خطی (حداکثر): kg ۱۷(در سری M)؛ kg ۲۵(در سری H)؛ این داده‌ها در نرخ تزریق ml/hr ۱۲۰به دست آمده‌اند.
درایو موتور: ˚۱/۸ استپ موتور
کنترل درایو موتور: ریز پردازنده با ۱/۱۲۸ میکرو استپ
تعداد میکرو استپ در هر دور از گام پیچ: ۲۵۶۰۰
وضوح گام: µm/µstep ۰/۰۴۹
سرعت حرکت پدال: حداقل: µm/min ۰/۲۵؛ حداکثر: mm/min ۱۵۲
رابط: USB (سری HSM)
دمای فعالیت: °C 45 – 0
دمای نگهداری: °C 45 - 0
روش فعالیت: پیوسته
ابعاد: سری SP102: cm ۲۰× ۲۶× ۲۴، سری SP110: cm ۲۰× ۳۴× ۲۴، سری SP204: cm ۲۲× ۳۰× ۳۰
وزن: سری SP102: kg ۴، سری SP110: kg ۸/۵، سری SP204: kg ۲/۹
گارانتی: 18 ماه
کاربردها:
 تزریق سلولی
 تزریق کنترل شده دارو
 الکتروریسی
 تزریق کنترل شده واکنش دهنده به درون راکتور
 آزمایشگاه روی تراشه
توجه: این پمپ جهت تزریق دارو به انسان تست نشده است و فاقد مجوزهای لازم است.
