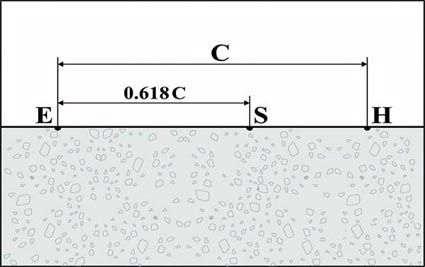

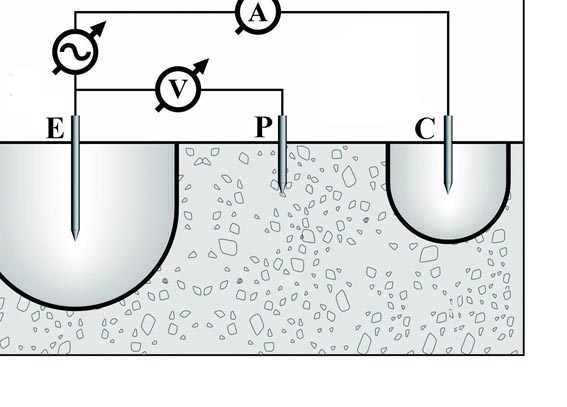

چگونگی تست سیستم زمین اولین نکته این است که اندازه گیری مقاومت شبکه زمین اعم از یک چاه یا میله ارت تا یک شبکه ارت بزرگتر را نبایستی ساده انگاشت و بیشتر روی روشهای مرسوم قدیمی و اکثرا توام با اشتباه پافشاری نمود. از بین روشهای اندازه گیری مقاومت شبکه زمین بهترین روش اندازه گیری همان روش افت ولتاژ یا fall of potential است که در شکل زیر نشان داده شده است اصول کار این است که یک جریان با فرکانس حول و حوش 100 هرتز به شکل مربعی از طریق دستگاه و الکترود C به زمین وارد می شود واین جریان از زمین عبور کرده و از طریق صفحه ارت به دستگاه بر می گردد, این جریان در زمین افتی ایجاد می کند که افت ولتاژ نسبت به چاه ارت است و این افت توسط الکترود P اندازه گیری می شود. میزان این افت تقسیم بر جریان ارسالی بر حسب Ω است که دستگاه نشان می دهد و همان مقاومت چاه ارت است. مهمترین نکته در این روش فواصل میخ های C و P از چاه یا شبکه مورد اندازه گیری است که در اندازه گیریها نقش به سزایی دارد. اگر سیستم مورد نظر یا همان X یک میله ارت یا صفحه ارت ساده و تک باشد الکترود Y را 30 تا 50 متر دورتر از میله ارت می کوبیم و Z را هم وسط یعنی C � قرار داده و عدد را می خوانیم, اگر 5 متر الکترود Z را به سمت X نزدیک کرده و عدد دوم را بخوانیم ودر مرحله سوم 5متر به سمت Y رفته و عدد سوم را بخوانیم یعنی الکترود Y روی 30 تا 50 هر عددی که امکان کوبیدن هست مانده و تغییری نکند ولی الکترود وسط در 3 نقطه حرکت کرده و 3 عدد بدست آید و اعداد خوانده شده نزدیک هم باشند و اختلاف آنها بیش از 5% نباشد میانگین 3 عدد خوانده شده همان R شبکه یا صفحه ارت است , اگر اعداد با هم اختلاف زیادی داشتند بایستی C را بیشتر کنیم و آزمایش را تکرار کنیم. روش ۶۲٪ اساس این روش دقیقا مانند بالا است با این تفاوت که فاصله الکترود ولتاژ تا سیستم ارت اندازه گیری شده که در شکل زیر با ES نشان داده شده باید 62 درصد فاصله الکترود الکترود جریان تا سیستم ارت یعنی EH باشد. این روش مورد تایید و توصیه اکثر استانداردها از جمله استانداردهای BS و IEEE می باشد و اخیرا در تمامی پروژه ها از این روش جهت اندازه گیری مقاومت شبکه های ارت استفاده میشود. این روش برای سیستم های با تعداد چاه بیشتر با افزایش فاصله EH حتی تا چند صد متر قابل انجام است. بطور کلی در صورتیکه بتوان منحنی R بر حسب P را ترسیم نمود و در اطراف P=62%C تغییرات R کم باشد یا به اصطلاح به قسمت تخت منحنی برسیم عدد بدست آمده درست است، در غیر اینصورت بایستی C را افزایش داده و دوباره منحنی را رسم کنیم. توجه شود که میزان کوبیدن الکترود های تست چندان به صحت و دقت آزمایش کمک نمی کند و بر عکس بایستی میله ها را بیش از 20 سانت درون خاک نکوبیم, ولی در عوض ریختن آب پای الکترودها دقت آزمایش را بالا می برد و عدد واقعی تری را اندازه گیری می كنیم. این روش برای شبکه های زمین گسترده شامل چندین میله یا چاه ارت که در فواصل مختلف نصب شده و به هم متصل شده اند و همچنین شبکه توری زمین پست ها نیز قابل انجام است به شرطی که بتوان به قسمت تخت منحنی رسید که لازمه این کار سیم کشی در طول های زیاد است. البته در مورد پست و نیروگاه طبق تجربه ما، روش شیب روش بهتری می باشد. اندازه گیری مقاومت شبکه زمین به روش دو الكترودی (ارت مرده) در بعضی مواقع كه كوبیدن الكترود امكانپذیر نمی باشد و یا فضای لازم جهت سیم كشی و كوبیدن میله ها وجود ندارد در صورتی كه نزدیك میله ارت مزبور یك سیستم لوله كشی گسترده آب مدفون، فونداسیون گسترده و یا سیم نول وجود داشته باشد به راحتی و بدون كوبیدن الكترود میتوان مقاومت شبكه ارت را با تقریب بالائی به دست آورد. روش كار به این صورت است كه یك سیم از چاه ارت به دستگاه ارت تستر وصل میكنیم و یك سیم هم از سیم نول یا ارت گسترده به دستگاه می آوریم و دستگاه را در حالت دو پین قرار میدهیم و تست را انجام می دهیم. دقت این آزمایش به اندازه روش 3 پین نمی باشد ولی روش بسیار ساده ای است و معمولا جواب قابل قبولی خواهد داد. و مقدار بدست آمده بیشتر از مقدار واقعی می باشد. اندازه گیری بدون کوبیدن میله stake less measurement این روش بسیار عملی و مفید است و نیازی به کوبیدن الکترود ندارد.در این روش نیاز به دستگاه مخصوصی با دو انبرک یا کلمپ میباشد. توسط یکی از انبرک ها که دور سیم زمین حلقه میزند ولتاژی به سیم زمین القا میشود و توسط حلقه دوم که این نیز در همان محل چفت میشود جریان عبوری از حلقه زمین ناشی از این ولتاژ اندازه گیری میشود و صفحه دستگاه حاصل تقسیم این دو یعنی مقاومت شبکه زمین را نشان خواهد داد. این روش به طور مشخص برای مواقعی که چند میله یا چاه ارت با هم موازی شده و تشکیل یک شبکه ارت گسترده و موازی را داده اند بسیار کاربردی میباشد. این روش بسیار عالی است و در زمان کمتری می توان سیستم را تست نمود. فقط قیمت دستگاه گران می باشد و تنها کلمپ های آن به اندازه یک دستگاه 3 پین قیمت دارد. نکنه جالب در مورد اکثر دستگاههای کلمپی اینست که، امکان تست بروش 2 پین در آنها وجود ندارد. شکل های زیر نحوه تست را به طور شماتیک نشان میدهد . توجه: مطالب این صفحه جهت اطلاع درج گردیده و این شرکت فروشنده تجهیزات مرتبط با تست ارت نمی باشد.
